BÀI 24. NGUỒN ĐIỆN

I. NGUỒN ĐIỆN. SUẤT ĐIỆN ĐỘNG CỦA NGUỒN ĐIỆN

1. Điều kiện để duy trì dòng điện

Để duy trì dòng điện là phải có một hiệu điện thế đặt vào hai đầu vật dẫn điện

2. Nguồn điện

Nguồn điện là thiết bị để tạo ra và duy trì hiệu điện thế, nhằm duy trì dòng điện trong mạch. Mỗi nguồn điện đều có hai cực là cực dương (+) và cực âm (-).

Nguồn điện được kí hiệu:

Chú ý: Việc tách các electron ra khỏi nguyên tử do lực lạ.

3. Suất điện động của nguồn điện

Suất điện động E của nguồn điện là đại lượng đặc trưng cho khả năng thực hiện công của nguồn điện và được xác định bằng công thức:

E \(= \frac{A}{q}\)

Đơn vị của suất điện động là vôn, kí hiệu là V

II. ẢNH HƯỞNG CỦA ĐIỆN TRỞ TRONG CỦA NGUỒN ĐIỆN LÊN HIỆU ĐIỆN THẾ GIỮA HAI CỰC CỦA NGUỒN ĐIỆN

1. Điện trở trong của nguồn điện

Mỗi nguồn điện được đặc trưng bằng: suất điện động E và điện trở trong r của nguồn điện.

2. Ảnh hưởng của điện trở trong của nguồn điện lên hiệu điện thế giữa hai cực của nguồn điện

Trong mạch kín khi đo hiệu điện thế giữa hai đầu của nguồn, ta luôn nhận được một giá trị hiệu điện thế nhỏ hơn giá trị suất điện động của nguồn, nguyên nhân chủ yếu do điện trở trong

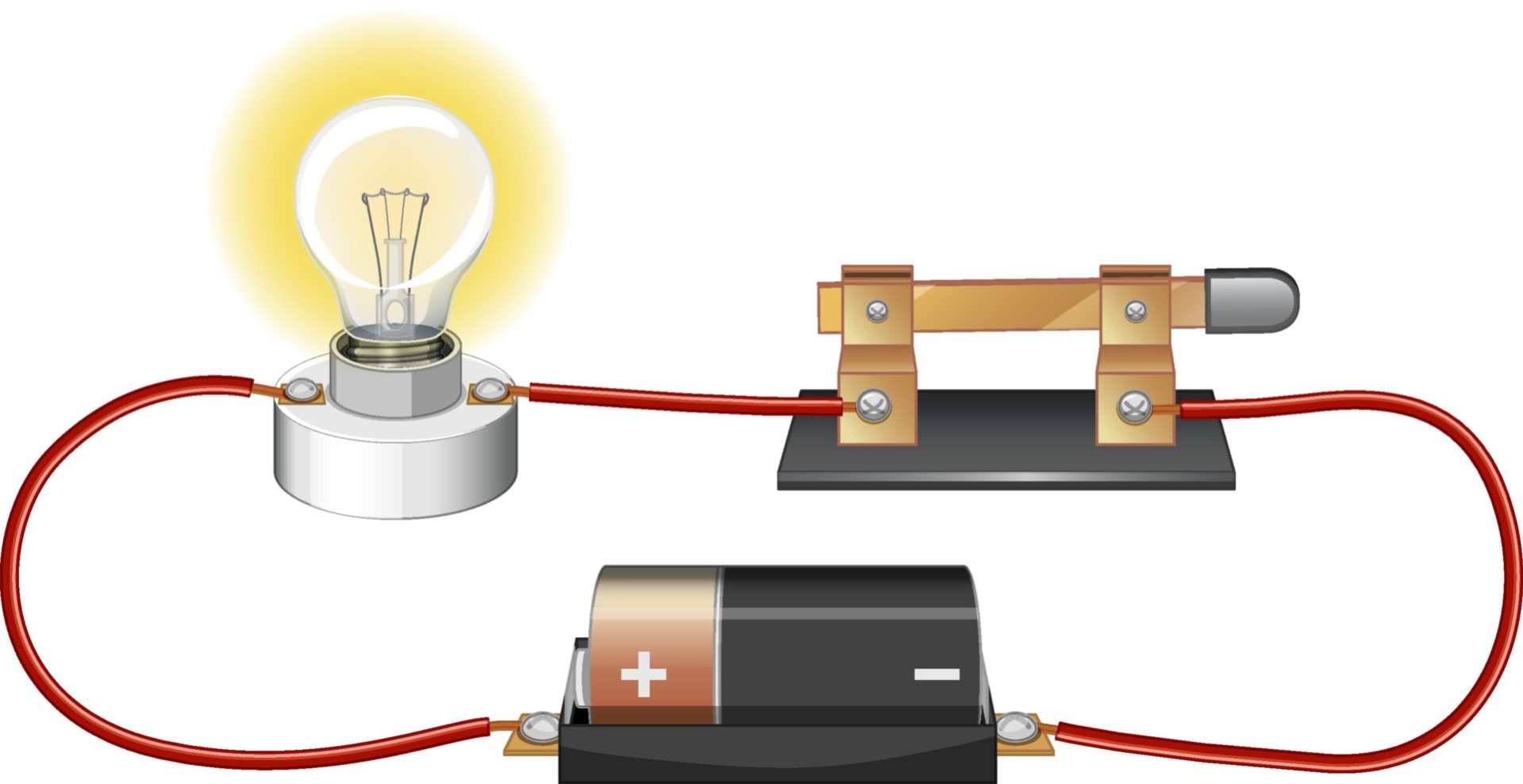

III. ĐỊNH LUẬT ÔM ĐỐI VỚI TOÀN MẠCH

Cường độ dòng điện chạy trong mạch điện kín tỉ lệ thuận với suất điện động của nguồn điện và tỉ lệ nghịch với điện trở toàn phần của mạch đó.

I = \(\frac{ξ}{{{R_N} + r}}\)

* Chú ý: suất điện động của nguồn điện bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong.

E\( = I{R_N} + Ir\)

U = E – Ir
