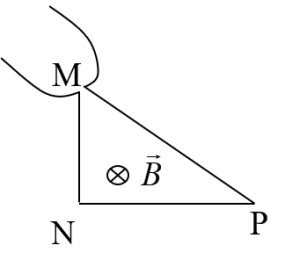

Bài 1: Một dây dẫn được gập thành khung dây có dạng tam giác vuông cân MNP.
Cạnh MN = NP = 10cm. Đặt khung dây vào trong từ trường đều B = 10-2T có chiều như hình vẽ. Cho dòng điện I có cường độ 10A vào khung dây theo chiều MNPM. Tính độ lớn và vẽ lực từ tác dụng vào các cạnh của khung dây.
[expand title = “Hướng dẫn giải” tag = “h5”]

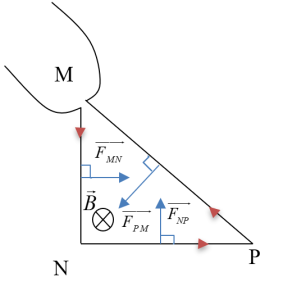

Độ lớn lực từ
\(F = BIl\sin \alpha \)
– Lực điện tác dụng lên cạnh MN
\({F_{MN}} = BI.MN\sin {\alpha _1} = {10^{ – 2}}.10.0,1.\sin {90^0} = 0,01N\)
– Lực điện tác dụng lên cạnh NP
\({F_{NP}} = BI.NP\sin {\alpha _2} = {10^{ – 2}}.10.0,1.\sin {90^0} = 0,01N\)
– Lực điện tác dụng lên cạnh PM
\({F_{PM}} = BI.PM\sin {\alpha _3} = {10^{ – 2}}.10.0,1\sqrt 2 .\sin {90^0} \approx 0,014N\)
[/expand]

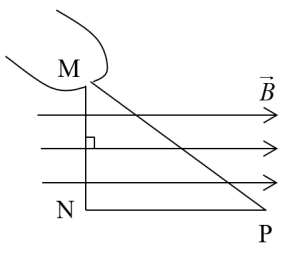

Bài 2: Một dây dẫn được gập thành khung dây có dạng tam giác vuông MNP như hình vẽ.
Cạnh MN = 30cm, NP = 40cm. Đặt khung dây vào trong từ trường đều B = 10-2T có chiều như hình vẽ. Cho dòng điện I có cường độ 10A vào khung dây theo chiều MNPM. Tính lực từ tác dụng vào các cạnh của khung dây.
[expand title = “Hướng dẫn giải” tag = “h5”]

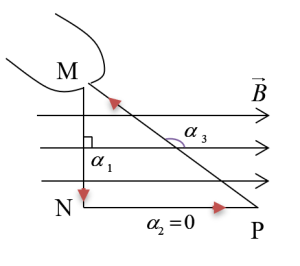

– Lực điện tác dụng lên cạnh MN
\({F_{MN}} = BI.MN\sin {\alpha _1} = {F_{PM}} = BI.PM\sin {\alpha _3} = {10^{ – 2}}.10.0,3.\sin {90^0} = 0,03N\)
– Lực điện tác dụng lên cạnh NP
\({F_{NP}} = BI.NP\sin {\alpha _2} = {F_{PM}} = BI.PM\sin {\alpha _3} = {10^{ – 2}}.10.0,1.\sin {0^0} = 0N\)
– Lực điện tác dụng lên cạnh PM
\(\tan \widehat P = \frac{3}{4} \Rightarrow \widehat P \approx {37^0}\)
\( \Rightarrow {\alpha _3} = {180^0} – {37^0} = {143^0}\)
\(PM = \sqrt {M{N^2} + N{P^2}} = \sqrt {{{0,3}^2} + {{0,4}^2}} = 0,5\left( m \right)\)
\({F_{PM}} = BI.PM\sin {\alpha _3} = {F_{PM}} = BI.PM\sin {\alpha _3} = {10^{ – 2}}.10.0,5.\sin {143^0} \approx 0,03N\)
[/expand]
